741

DESCRIZIONE

Il software dimensiona automaticamente le reti di distribuzione del gas, sia a maglia aperta che chiusa (anche a più maglie).

Con EC741 è possibile dimensionare le reti gas a bassa pressione, secondo le prescrizioni della norma UNI 7129.

Il software può essere utilizzato per progettare nuove reti o per verificare le reti esistenti, con gas metano o GPL.

Il software non calcola reti con flusso bifase (miscela di liquido e gas).

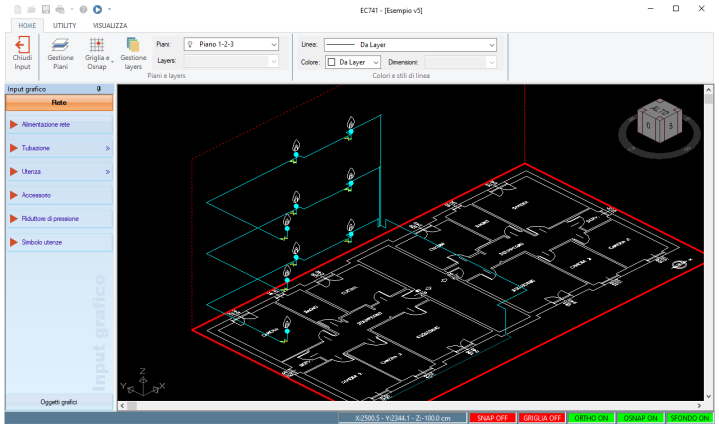

L'input dei dati può essere effettuato in modo tabellare oppure con un input grafico che consente di disegnare a video e in scala lo schema della rete gas (sia in pianta che in assonometria, passando agevolmente da una vista all’altra).

L’input grafico è uno strumento semplice e veloce, che non richiede una conoscenza di programmi CAD: le modalità di tracciamento sono intuitive, è possibile acquisire una o più planimetrie da utilizzare per agevolare il tracciamento della rete e non è necessario un corso di istruzioni per l’uso.

È possibile verificare in una tabella a video i dati ricavati dall'input grafico. Se necessario, è possibile modificare i dati assegnati automaticamente.

Il calcolo viene eseguito automaticamente in funzione della perdita di carico e della velocità limite imposte dall’utente; il software calcola la portata e determina il diametro di tutti i tratti in modo tale da non superare la perdita di carico totale massima ammessa o di garantire la pressione minima necessaria al funzionamento degli apparecchi.

I principali risultati dei calcoli sono: i diametri e i materiali della rete di tubazioni, la velocità e la perdita di carico di ogni tratto della rete (calcolo analitico), la pressione disponibile ad ogni utenza (calcolo analitico), perdita di carico tra l'origine e tutte le utenze.

CARATTERISTICHE

  • Possibilità di utilizzare diversi tipi di tubazioni contemporaneamente (acciaio, rame, polietilene).
  • Possibilità di disegnare la rete sia in pianta che in assonometria.
  • Possibilità di considerare la posa delle tubazioni flessibili.
  • Possibilità di acquisire sfondi e di inserire blocchi in fase di disegno della rete.
  • Possibilità di modificare i diametri scelti automaticamente dal programma, per adattarli ad impianti esistenti o per altre esigenze particolari, e ricalcolare la perdita di carico effettiva.
  • Calcolo di reti a maglia aperta e ad anello chiuso (anche a più “maglie”).
  • Calcolo del guadagno o della perdita di pressione per differenza di quota (utile per il calcolo delle reti di gas metano e GPL);
  • Il software esegue il computo dei materiali utilizzati nel progetto: tubazioni, valvole e raccordi;
  • Possibilità di inserire graficamente simboli e legende;
  • È possibile compilare, e successivamente stampare, una relazione tecnico-descrittiva di massima, relativa ad ogni singolo impianto presente nel lavoro.
  • Numero massimo di utenze dell’impianto pari a cinque.
  • Potenza massima della singola utenza pari a 35 kW.

 Ulteriori funzionalità disponibili aggiungendo il modulo EC745 Reti Gas PLUS.

TABELLA COMPARATIVA EC741/EC745

CaratteristicheEC741EC741+EC745
Possibilità di utilizzare diversi tipi di tubazione nella stessa rete
Possibilità di considerare le tubazioni flessibili
Possibilità di disegnare la rete sia in pianta che in assonometria
Possibilità di acquisire sfondi e inserire blocchi in fase di disegno
Possibilità di inserire simboli e legende
Dimensionamento tubazioni secondo metodo UNI 7129-1:2015
Possibilità di calcolare il recupero di statica
Stampa dei risultati di calcolo comprensivi di computi
Dimensionamento tubazioni secondo metodo UNI 11528:2022
Dimensionamento tubazioni secondo metodo Darcy-Weisbach
Possibilità di disegnare più reti all’interno dello stesso file
Possibilità di compilare la relazione tecnica di massima
Possibilità di inserire più di 5 utenze
Potenza massima della singola utenza maggiore di 35 kW
